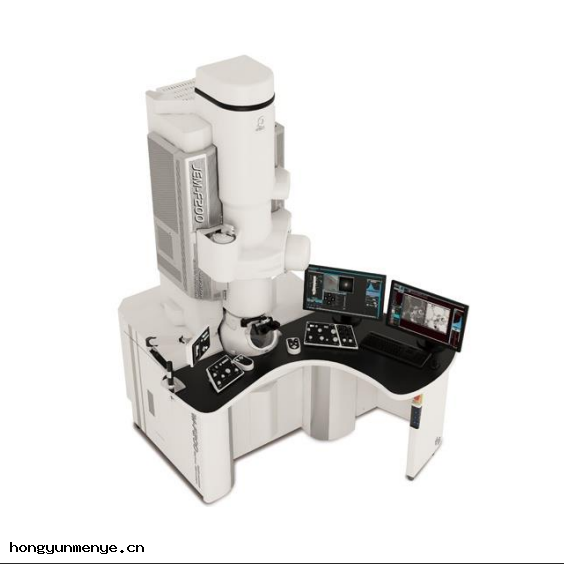

SEM掃描電鏡檢測因其高分辨率
、大景深和直觀的微觀形貌呈現能力，成為材料
、生物、地質等領域關鍵的分析工具。但對於初學者而言
，從送樣到獲取可靠圖像
，每一步都需嚴謹對待。本文簡要梳理SEM檢測全流程關鍵要點
。
第一步
：樣品制備——成敗在此一舉。
導電性良好的金屬樣品可直接觀察；但非導電樣品(如陶瓷、塑料、生物組織)必須進行表面導電處理
，常用方法包括噴金(Au/Pd)、噴碳或使用低真空模式。若忽略此步
，將出現嚴重“荷電效應”——圖像漂移
、條紋或亮度異常
。此外
，樣品需牢固固定於樣品台，避免振動；含水或油性樣品須經乾燥(臨界點乾燥更佳)或冷凍處理。
第二步：參數設置——平衡分辨率與損傷
。
加速電壓通常設為5–15 kV：高電壓提升分辨率但可能損傷敏感材料；低電壓減少損傷但信噪比下降。工作距離(WD)建議8–10 mm，過近易撞針，過遠降低清晰度。束流大小影響信號強度
，精細結構宜用小束流以減少熱效應。
第三步：成像模式選擇。
二次電子(SE)像
：突出表面形貌，適用於斷口、顆粒
、織構觀察
；
背散射電子(BSE)像：反映原子序數差異
，適合成分分布初判(亮區=重元素)。
第四步：圖像解讀注意事項。
避免將灰塵、鍍層顆粒誤認為樣品特徵；注意比例尺單位(μm vs nm)
；結合EDS能譜確認異常亮點是否為雜質
。高質量SEM圖像應無漂移、無充電、細節清晰、對比度適中。
SEM掃描電鏡檢測是“看”的工具
，但不是“萬能解”
。複雜問題需結合XRD
、FTIR或TEM等手段綜合分析 。掌握基礎規範，方能從“拍出圖”進階到“讀懂圖”，真正釋放SEM的科研價值
。
