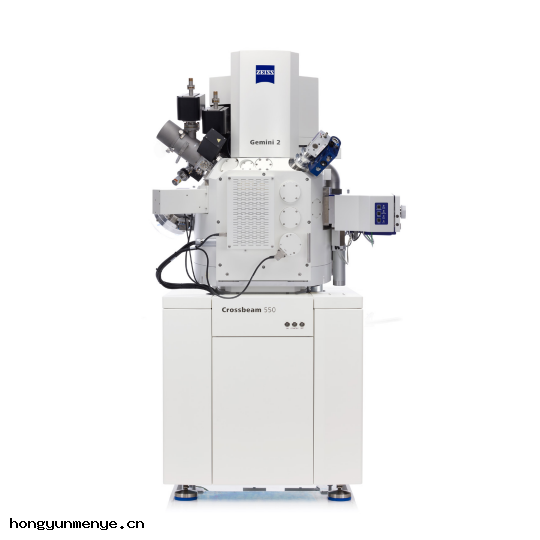

聚焦離子束電鏡測試將高能離子束用於材料微納加工(刻蝕
、沈積、切割)與SEM成像結合，可實現截面制備
、透射電鏡(TEM)薄片加工
、電路修補與三維重構。但在加工過程中易出現多種缺陷，影響樣品質量與分析準確性，必須針對性優化。
一
、常見加工缺陷
溝槽側壁傾斜與波紋
離子束入射角與束流分布不均，或樣品表面不平整，會導致刻蝕溝槽側壁呈斜坡或出現周期性波紋
，影響截面平直度
。
表面損傷層與再沈積
高能離子轟擊產生晶格損傷、非晶化或雜質注入；刻蝕產生的碎屑可能再沈積在側壁或底部
，遮蔽結構細節
。
熱效應與熔化
高束流長時間加工會使局部溫度升高，導致熱軟化、熔化或相變
，尤其對低熔點金屬、聚合物及軟材料影響顯著
。
過切與欠切
定位不准或束流參數設置不當，會切穿目標結構或殘留多餘材料，影響TEM薄片厚度均勻性。
沈積不均勻
在FIB沈積(如Pt、C保護)過程中
，氣體導入不均或束掃描模式不合適
，會導致保護層厚度不均
，局部保護不足引發刻蝕損傷。
二、優化策略
合理選擇離子束參數
粗加工用較大束流提高效率
，精修用較小束流提高精度與表面質量。
採用交叉掃描或矩形光柵模式，減少方向性條紋
。
控制入射角與樣品台傾角
通過調整樣品台角度(常用52°–54°進行截面加工)，可獲得較垂直的側壁
；加工中可動態微調傾角減少傾斜角累積
。
降低損傷與再沈積
使用低能量離子拋光(如5–10 keV清掃)去除損傷層與再沈積層。
在刻蝕過程中引入氣體輔助(如XeF₂對Si的增強刻蝕)減少物理轟擊損傷
。
熱管理
高束流時分步加工
，中間停頓散熱
；對熱敏樣品可採用低溫樣品台 。
優化掃描速度
，避免長時間集中轟擊同一點。
精確定位與厚度控制
利用SEM實時成像與標記定位 ，配合CAD/GUI路徑規划
，提高切割精度
。
對TEM薄片厚度實時監控(如截面厚度測量)，避免過薄或過厚。
沈積優化
調整氣體流量與束流匹配，採用脈衝沈積或交叉掃描
，獲得均勻保護膜
。
對關鍵區域可二次沈積修補薄弱點
。
三
、質量驗證與後處理
加工完成後用SEM高倍成像檢查側壁形貌與損傷層厚度。
對TEM樣品可做低能離子研磨或化學機械拋光進一步減薄與去除損傷。
聚焦離子束電鏡測試中常見的加工缺陷包括側壁傾斜
、表面損傷
、熱效應
、過切欠切與沈積不均。通過優化束流參數、傾角控制、低能清掃
、熱管理及精確定位
，可顯著提高加工質量
，獲得平整
、無損傷的截面或納米結構，為材料顯微結構分析與器件逆向工程提供可靠樣品
。
